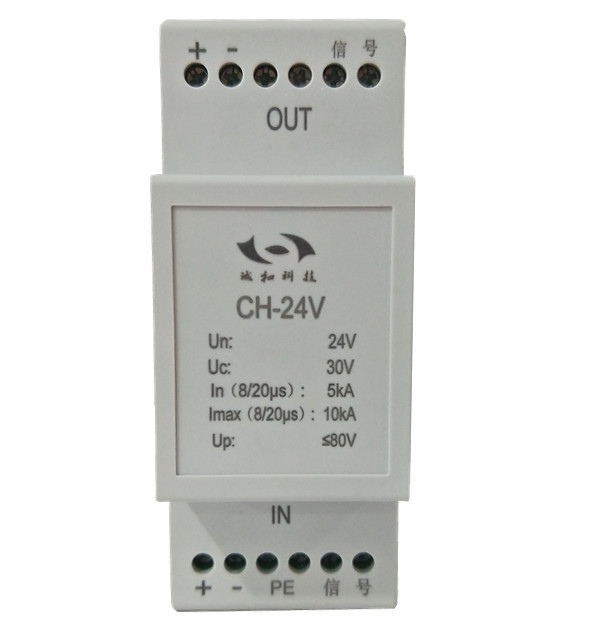

CH-24V信號浪涌

查看：904 　發布日期：2020/4/20 20:00:14

1. 概述

本浪涌保護器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計。

2. 功能特點

適用于監控系統前端網絡攝像機，平安城市監控點，公安卡口，無線遙控?cái)z像機的電源線,網絡線的雷電浪涌保護,，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。

3. 使用環境

溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa.

4. 工作原理

浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將感應過電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。

5. 技術指標

型號	CH-220/2（導軌式）
	網絡單元		電源單元
額定工作電壓Un	5V		12	24	220
最大持續運行電壓Uc	6V		15	30	320
最大放電電流Imax （8/20ms）	1-2	0.3KA	10KA	10KA	20KA
	3-6	0.3KA
	1、2、3、6-PE	2KA

限制電壓Up 10/700/ms	1-2	＜20V	30V	60V	600V
	3-6	＜20V
絕緣電阻MΩ	≥0.4
插入損耗dB	≤0.5
近端串?dāng)_dB	≥60（PASS）
帶寬FG	(0.3~100)M
傳輸速率Vs	100 M
響應時間Ta	≤1ns		≤25ns
外殼防護等級	IP20
外形尺寸	82×63×38mm
外殼材料	屏蔽金屬鋁
保護線對	2對（1-2、3-6）		差模、共模保護
接口方式	RJ45		接線端子

6 安裝、使用和維護

6.1安裝說明

6.1.1將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。

6.1.2將保護器接入被保護設備前端，必須連接可靠。

6.1.3將保護器的接地線盡可能短地連接到機房保護接地母線上。

6.2注意事項

6.2.1保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。

6.2.2若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。

6.2.3用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。

6.3保護器的檢查

6.3.1保護器無需特別維護，如被高壓、雷擊損壞，（LED指示燈熄滅時，表示已失去防雷保護功能）應更換保護器。

6.3.2用三用表“Ω×1”檔測量網絡信號的對應輸入對輸出阻值約為4.7Ω，若阻過大和異常應更換保護器。

6.3.3用三用表“Ω×10K”檔測量網絡信號線對雷地阻值，約為400kΩ；線對雷地、外殼對雷地的電阻，應為無窮大。若測得的阻值與上不符，應更換保護器。
